压力传感器产品介绍

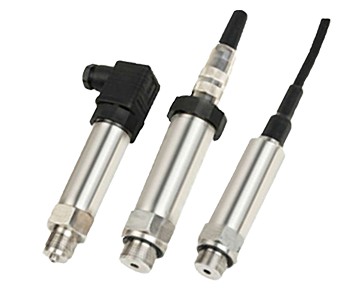

ACD-131压力变送器采用全不锈钢密封结构设计，选用进口压力传感器组件，经过高可靠性的放大电路及精密温度补偿，将被测介质的压力转换成4～20mADC标准电信号，同时亦可采用RS485数字通讯方式，高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和最佳性能。该产品有多种接口形式和多种引线方式，能够最大限度的满足客户的需要，适用于各种测量控制设备的配套使用。

压力传感器产品应用

-液压及气动控制系统；
　　-液位测量与控制；
　　-石化、环保、空气压缩；
　　-电站运行巡检、机车制动系统；
　　-热电机组；
　　-轻工、机械、冶金；
　　-楼宇自控、恒压供水；
　　-其它自动控制和检测系统；
　　-工业过程检测与控制；

压力传感器产品特点

-小体积、高性价比、高稳定性、高灵敏度；
　　-全不锈钢焊接结构，外形精密；
　　-具有RS485通讯和(4～20)mA信号；
　　-永不掉线通讯技术，总线支持255台RS485子设备；
　　-信号隔离技术，电磁、电频抗干扰技术；

压力传感器产品参数

      测量范围
　　表压：-0.1MPa～0～...～260MPa
　　差压：0～500Pa～...～3.5MPa
　　绝压：0～0.035MPa～...～60MPa
　　准确度等级 0.1级、0.2级、0.5级
　　稳定性能 优于0.2%FS/年；
　　输出信号 （4～20）mA（24V直流，两线制）
　　通讯方式 RS485（同时兼容modbusRTU和安森自由协议）
　　供电方式  （10～30）V直流
　　采集速度 （0.1～10）秒/次，默认0.2秒/次，时间可自主设置
　　工作环境
　　环境温度：（-30～70）℃
　　相对湿度：＜90%
　　大气压力：（86～106)kPa
　　其他：最佳校正参比环境温度：20℃±2℃
　　测量介质温度情况
　　常规（-40～120）℃
　　宽温（-60～150）℃
　　防护等级
　　IP68
　　过载压力
　　量程的（1.5～3）倍，视测量范围而定
　　软件配置
　　AncnView-T智能仪表检测软件（带RS485通讯）：实时显示仪表数据，自动记录，自动绘制压力曲线，可导出至Excel表格，读取、打印、保存。
　　过程连接
　　公　制：M20×1.5、M14×1.5、M14×1等
　　英/美标：G1/2、G3/4、G1/8、G3/8
　　　　　　NPT 1/2、NPT 1/4、NPT 1/8等
